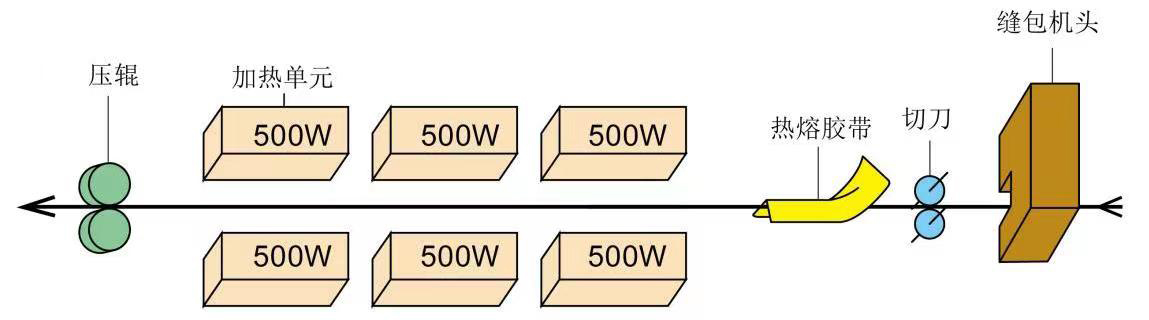

■ GKS-13流程示意图
GKS-13工作流程：缝包机：外袋缝纫→切刀：修整袋口→热熔胶带（3组加热块加热）→压辊压合
GKS-16D流程示意图
GKS-16D工作流程：袋口清洁(备选)→切刀:修整袋口→ 缝包机:外袋缝纫→热熔胶带→内袋热封(6组加热块加热)→压辊压合
GKS-23D流程示意图
GKS-23D工作流程：袋口清洁(备选)→内袋热封(4组加热块加热)→压辊压合 →切刀:修整袋口 →皱纹纸带→缝包机:外袋缝纫
GKS-232D流程示意图
GKS-232D工作流程：袋口清洁(备选)→切刀:修整袋口→内袋热封(3组加热块加热)→压辊压合→缝包机:外袋缝纫→热熔胶带→热封(2组加热块加热)→压辊压合
GKS-243D流程示意图
GKS-243D工作流程：袋口清洁(备选)→内袋热封(4组加热块加热)→压辊压合→切刀:修整袋口→缝包机:外袋缝纫→热熔胶带→热封(3组加热块加热)→压辊压合
■ 产品介绍
序号
机型
GKS-13
GKS-14D
GKS-16D
GKS-23D
GKS-24D
GKS-232D
GKS-243D
1
密封速度（m／min）
7～10
2
加热块功率（Kw）
0.5×6
0.5×8
0.5×12
0.5×10
0.5×14
3
密封机功率（Kw）
0.4
0.55
0.75
4
缝纫机功率（Kw）
5
袋口清洁功率
1.5（备选）
6
总功率（Kw）
6.5
9
5.5
7.5
10
7
设备尺寸 [长×宽×高（mm)]
2250×1090×2052
3039×1090×2052
3248×1090×2052
2837×1316×2052
3000×1090×2052
3263×1090×2052
3668×1090×2052
8
重量（Kg）
约490
约580
约800
约570
约620
约850
缝合机头
GS-7C
封口高度（mm）
800～1700（距地面）
11
密封温度
0～400℃
12
适用范围
3层平纸袋，袋内PE膜热封，外封热熔胶带
4层平纸袋，袋内PE膜热封，外封热熔胶带
6层平纸袋或3层M袋，袋内PE膜热封，外封热熔胶带
3层平纸袋，袋内PE膜热封，外封皱纹纸带
4层平纸袋，袋内PE膜热封，外封皱纹纸带
13
袋型要求
物料面距袋口距离大于250mm，内袋与外袋须平齐并粘合在一起。
■ 电器配置表
名称
品牌
PLC
西门子
变频器
施耐德
断路器
开关电源
交流接触器
热继电器
温控表
欧姆龙
光电开关
电磁阀
SMC
热合驱动电机
德国诺德/SEW
缝包机驱动电机
缝包机
德超牌GS-7C
