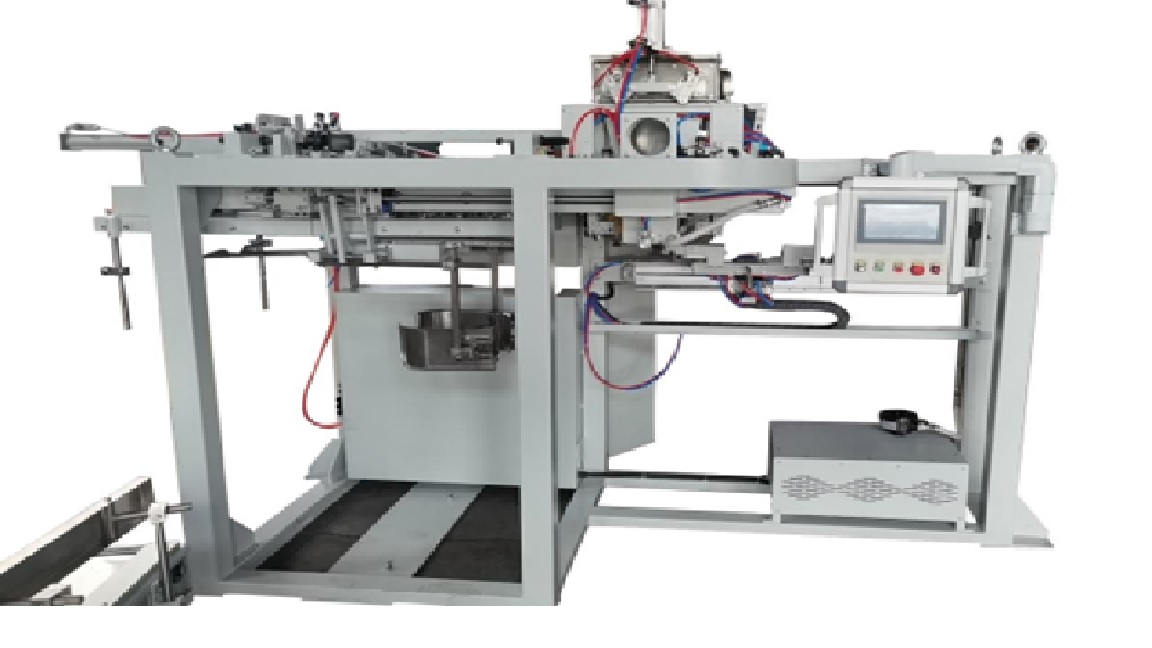

一、概述本机组由取袋装置、夹袋装置、送包小车装置、导入装置、输送机及控制系统等组成。

二、工序流程：

首先人工将空袋平整送至【袋口定位夹紧装置】的挡板置顶处，触动微型开关，气缸进行动作，夹袋片将袋子压紧，待袋子加紧后【取袋装置】动作，【取袋装置】往前移动，到达指定位置后【取袋装置】的左右夹爪将空袋夹持住；同时【袋口定位夹紧装置】的压袋片打开，【取袋装置】回撤至送袋中心位后，底部气缸动作将夹持的空袋上提，这时【横移动取袋装置】过来，将空袋前后夹持住，这时【取袋装置】夹爪打开，【横移动取袋装置】夹持空袋子送至下料口处进行夹袋、开袋、物料灌装的工作。

三、性能特点：

1）人工上袋操作便利性提高，操作维护便利；

2）袋子尺寸的大小变化可以通过摇柄任意调节，省时省力；

3）“一字型”“M形”袋口都兼容，不用特意调整，适用性强；

4）人工触摸式定位夹袋开关，安全人且性化，操作方便。

5）配套伺服电机进行包装机的横移动输送，安全，稳定且高效。

6）安全性好。人工操作工位设计合理，不会对人操作者有不安全影响。

7）全部的控制元器件、执行元器件均采用国外著名公司产品， 能确保上袋机能长期、稳定、可靠的运行。(详见部分国外元件清单)

8）有故障自诊断功能和声光报警系统，及时对所出现问题进行警报。

9）简单便捷的操作平台，让操作人员易于对机器的操作和监控。

10）人机友好的触摸屏操作界面，可全面监控整机的运行状态，自动故障显示及处理方法提示，让检修人员在最短时间处理好故障。

四、技术参数：

4.2 立袋输送机

功能：该输送机配有变频调速的减速电机，输送机整体高度可调，能保证料袋平稳进入缝包系统同步缝包；

主要技术参数：

4.3关键电气元器件配置明细
