■  功能特点

1.该系统可适用于纸袋、编织袋、塑料袋等各种包装材料,在化工、饲料、粮食等行业被广泛使用。

2.可进行20kg～50kg的袋包装，具有600-800袋/小时的能力。

3.自动给袋装置适应高速连续作业。

4.各执行单元均设有控制和安全装置，实现自动连续运转。

5.采用马达驱动装置，可发挥更高的效能。

6.建议配套KS系列热合封口机工作，保证袋口美观、防渗漏、不透气。

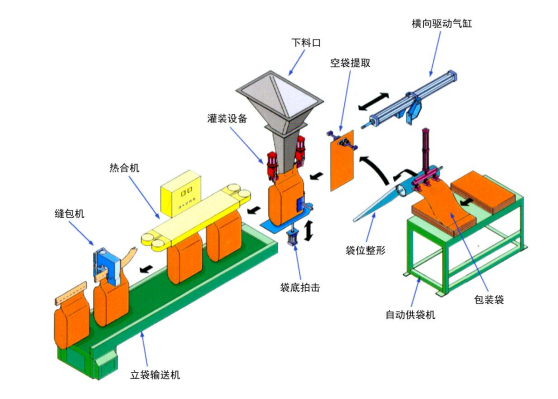

■  自动包装机工作流程

● 自动供袋机→

2个水平排列的置袋盘约可存放50-100个空袋（存放量会因空袋的厚度而异），由吸盘取袋装置给设备供袋。当一个单元的空袋取完后，下一单元的置袋盘自动切换到取袋位置，以保证设备的连续运转。

● 袋位整形→

对袋子的整体位置进行调整。

● 空袋提取→

提取袋位整形板上空袋。

● 横向移动→

空袋移动到下料口位置。

● 空袋打开→

空袋移动到下料口位置后，由真空吸盘打开袋口。

● 夹袋喂料装置→

空袋由夹袋机构紧夹在下料口，下料门插入袋内后打开喂料。

● 过渡料斗+二次料门→

料斗为计量机与包装机之间的过渡部分，二次料门的主要功能是在下料的过程中起缓冲作用，以减少物料中空气含量。

● 袋底拍击装置→

物料充填后，此装置拍击袋底，使袋中的物料充分落实。

● 实袋横向移动和袋口夹持导入装置→

实袋从下料口放到立袋输送机上，并由袋口夹持装置夹持着袋口输送到封口部分。

● 立袋输送机→

实袋由此输送机以恒定的速度输送到下游，高度调节手柄可调整输送机的高度。

● 过渡输送机→

可与不同高度的设备对接。

■  产品说明

主要电气、仪表元件的厂商清单及随机零件和专用工具清单

种类                                        厂商

自动上袋机用PLC                      西门子

触摸屏                                     西门子

低压电器                                  施耐德

按钮开关                                  施耐德

真空泵                                     众德

限位开关、光电开关                  OMRON

气缸                                        SMC

压力开关                                  SMC

真空开关                                  SMC

电磁阀                                     SMC

电机                                        诺德

变频器                                     施耐德
