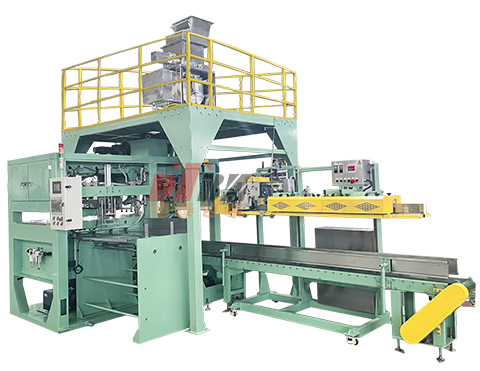

GXB-1200

GXB-1200

0.00
0.00


■  技术参数

型 号

GXB-M1200

上袋包装能力

800-1000bags/h

控制方式

可编程序控制器(PLC),触摸屏 实时监控,采用人机会话

材质

与物料接触表面材质为304,碳钢

速度调节方式

操作面板手动自由设定


■  功能性描述

a).自动供袋机(袋库)

配有一个 2垛式袋库,配有真空检测供袋系统。供袋机作用是为自动包装机提供空包装袋,操作人员只需将空包装袋放置在供袋库上后,其余的动作均由设备自动完成。当一垛口袋用完,另一垛包装袋会自动到达取袋位置,确保上袋无停顿。

b).全自动上袋机

手爪气缸将吸袋器送来的包装袋夹住,通过无杆气缸拉到自动包装机工作台面上,由减速电机、输送滚筒组成的袋子送袋器将包装袋经对中及纵向进给到达正确位置,由机械手将袋口两侧夹住,然后上袋机械手在伺服电机控制下,将包装袋送到夹袋下料装置,同时张开袋口。装有不合格料袋识别系统,若袋子不合格,机器自动弃袋。

c).下料夹袋装置(伺服控制,自动升降)

口袋被牢牢夹持在下料口上以便能承受物料下落的重量,经袋夹自动判别系统判别口袋是在正确位置后,电子秤放料门打开,袋夹嘴也打开,灌装物料。

d).底部振打装置

放料结束后,该装置上下振打包装袋底部使包装袋内物料匀实

e).送包小车和活动导入装置

充填物料后的包装袋在下料口放下的同时,由伺服电机控制的送包小车的夹包装置将料袋夹住,送到活动导入装置,经其进入封口传动链中,保证袋口成一字形,使料袋得到全过程控制。

f).真空泵

用于取袋和张袋的真空泵采用高质量型号,为自动上袋机带来充足和稳定的真空能源。

本真空泵的特点:

1) 环保节能,全机功率1.5 Kw,确保整个上袋机所需的真空能源。

2) 工作环境清洁,仅需提供电源,不再需要其他资源和辅助装置。

g). 包装单元系统联锁

  • 袋库缺袋报警

当袋库上口袋将用完时,指示灯和蜂鸣器会报警显示。若全部口袋用完时,包装机会自动停止工作。

  • 空气压力不足

当空气压力低于设定值,包装机停止工作。同时指示灯及蜂鸣器报警。

  • 夹袋和张袋

当空袋没有被夹住或口袋的袋口没有张开,将向电子秤发出信号,让其停止落料,同时等待另一只空袋到达正确位置。上袋失败的空袋被自动剔除出生产线。

  • 缺线

通过声光报警

  • 断线

报警。同时包装机停车。


■  自动折边、缝口

本装置由折边机、缝纫机及立柱、断线报警装置、带制动电机、电气控制系统等组成。装满物料的口袋经过输送机由自动导入系统导入折边机,并自动缝口,自动剪线。若出现断线缝纫机控制系统会自动报警并发出联锁停机信号。

型    号

折 边 机

缝 纫 机

机头转速



: GXB-M1200

: GS-9C

:0-2700转/分

缝纫针距

:7.0~10.5mm可调(正常10mm)

缝纫线剪线

:自动

机头升降高度

:200mm可调

折边宽度

:40mm~60mm

滑系统

:油浴系统

机头开/停

:光电控制

驱动电机

:折边机0.75KW

:缝包机头0.75KW


■  缝包输送机

将填充好物料的包装袋在前述装置间以恒定速度输送,可通过手柄调节输送机高度。

输送机高度

:600±50mm

输送机速度

:变频调速

传送带

:优质绿色PVC带

输送机长

:4000mm

功率

:1.1KW



■  关键电器元器件配置明细

名称                                    品牌

PLC                                    西门子S7-1200

触摸屏                                威纶通/西门子

变频器                                施耐德ATV310

电机                                   SEW

光电传感器                         邦纳

接近传感器                         劳易测

伺服电机                            SEW

低压电器                            施耐德

电机保护器                         施耐德

变压器                               朝阳电源

真空泵                               上海众德

开关按钮                            施耐德

气缸                                  费斯托

电磁阀                               SMC

调速阀接头                         SMC

磁性开关                            费斯托
